Behuizing voor DSMR logger v4
FilenameDownloadsSizeUploaded

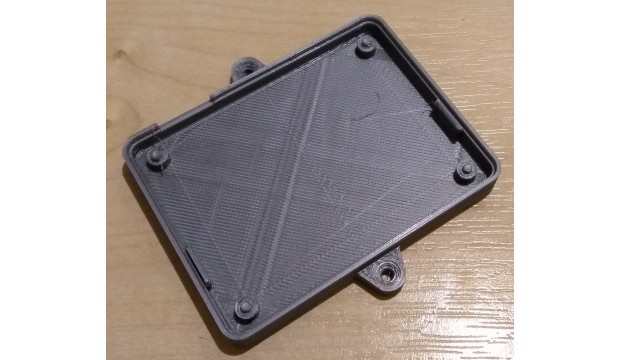

bottom.jpg11768 kB3 weeks ago Download

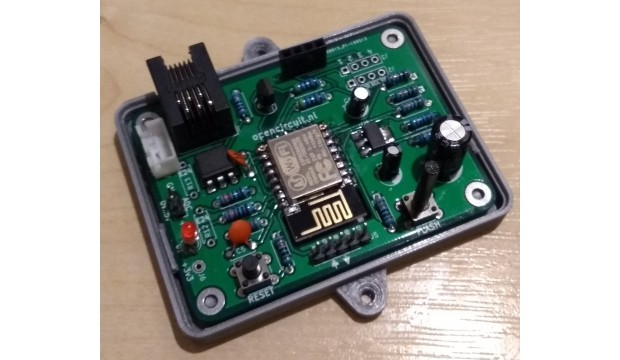

box open.jpg11628 kB3 weeks ago Download

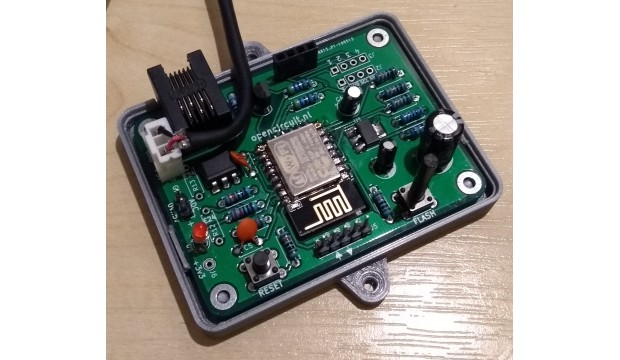

box open + usbpower.jpg11803 kB3 weeks ago Download

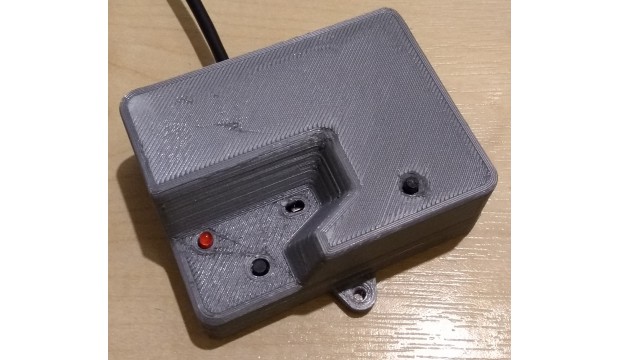

box-top.jpg11836 kB3 weeks ago Download

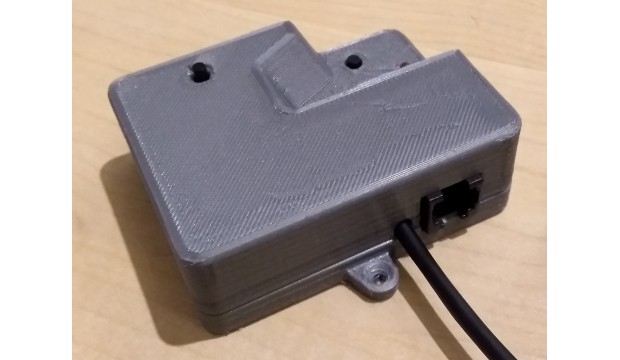

box-under.jpg10474 kB3 weeks ago Download

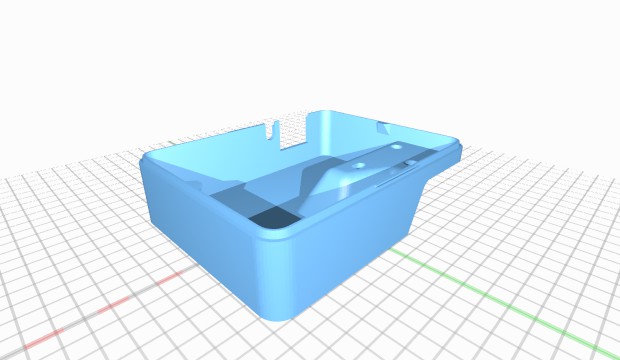

TopEnclosureSimple-final.stl12147 kB3 weeks ago Download
BottomEnclosure-final.stl10202 kB3 weeks ago Download
Description
Deze behuizing is gemaakt voor de DSMR logger v4. Dat is een DIY kit op basis van ESP8266 die de gegevens van je slimme meter kan uitlezen. --> https://willem.aandewiel.nl/index.php/2019/04/09/dsmr-logger-v4-slimme-meter-uitlezer/ Het resultaat kan beter, maar hey: goed genoeg voor een doosje in de meterkast :) De beide knoppen zijn beschikbaar en de beide leds zijn goed af te lezen. NB: This is made for a Dutch Energy monitoring system, therefor the description is in Dutch.
Instructions
Printen: De bovenkant is onderste boven geprint. Je hebt dan wel support nodig. Het beste werkt met 'enable support roof' aan. Samenstellen: De pcb snapt in het onderste deel, het bovenste deel snapt vervolgens ook in het onderste deel. Schroeven zijn alleen nodig om het bakje ergens aan vast te monteren. Materiaal: PLA, layerhoogte: 0,2mm, support: yes! In deze versie is geen ruimte voor het OLED scherm. Er zit wel een uitsparing voor een voedingskabel. Deze heb ik aangesloten op een loze USB poort van de router. Deze bleek voldoende stroom te leveren. Mijn meter levert helaas te weinig op de P1 poort. De USB kabel is voorzien van een jst connector. Direct op de pcb solderen kan natuurlijk ook.
License
Attribution - Creative Commons
